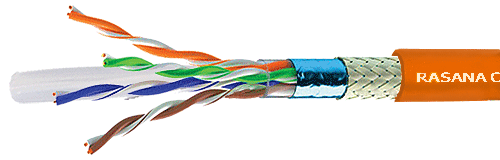

کابل شبکه
( Cat 6 SF / UTP )
ساختار لایه‌ها
- Cu / PE / TDW / Al Foil / PVC
- Cu / PE / TDW / Al Foil / LSZH
کابل‌های شبکه با عایق PE و روکش PVC یا LSZH
ساختار کابل
جنس و کلاس هادی :
مس آنیل شده کلاس 1 ( مفتولی )
جنس عایق :
آمیزه HDPE
رنگ رشته ها :
4 زوج با رنگ های سفید آبی ، آبی ، سفید نارنجی ، نارنجی ، سفید سبز ، سبز ، سفید قهوه‌ای ، قهوه ای
جداکننده مرکزی :
رشته‌ها به صورت زوج به هم تابیده می‌شوند و به دور یک جداکننده مرکزی از جنس HDPE قرار می‌گیرند .
شیلد 1 :
یک لایه نوار پلی استر بصورت طولی یا عرضی به همراه یک فویل آلومینیوم به صورت طولی یا عرضی به عنوان شیلد در تماس با یک رشته مس قلع اندود می باشد .
شیلد 2 :
بافت به صورت مس قلع اندود در تماس با قسمت فویل آلومینیومی و سیم ارت می‌باشد .
جنس روکش :
آمیزه PVC یا آمیزه ( بدون هالوژن ) LSZH
رنگ روکش :
سبز روشن
متراژ کابل :
500 متر
مشخصات فنی
محدوده دمایی :
-30 ˚C تا +70 ˚C
استاندارد مرجع :
ISO / IEC 11801 & IEC 61156 – 5
TIA / EAI – 568 – C.2
TIA / EAI – 568 – D.2
IEC 60332 – 1
IEC 60754 – 1 , 2
کد کابل :
Cat 6 SF / UTP
کاربرد
کابل‌های شبکه به عنوان ابزار انتقال و به منظور فرستادن اطلاعات برای شبکه های گیگابیت و سایر پروتکل‌های شبکه مورد استفاده قرار می‌گیرند . همچنین به دلیل دارا بودن فویل و شیلد می‌توانند در برابر نویزهای محیطی عملکرد بهتری داشته باشند و بیشترین کارایی را در پروژه‌ها به خود اختصاص دهند .
جداول استاندارد
| وزن تقریبی ( kg / km ) |
قطر خارجی نامی ( mm ) |
ضخامت نامی روکش ( mm ) |
ضخامت نامی جداکننده مرکزی ( mm ) |
قطر هادی ( mm ) |
نوع کابل |
| 69 | 8 | 0.6 | 4.6 ~ 4.7 | 0.56 | Cat 6 SF / UTP |
تست های اختصاصی
| 250 | 200 | 100 | 62.5 | 16 | 10 | Frequency ( MHz ) |
| 32.8 | 29 | 19.8 | 15.4 | 7.6 | 6 | Attenuation ( db / 100 m ) |
| 38.3 | 39.8 | 44.3 | 47.4 | 56.2 | 59.3 | NEXT ( db ) |
| 5.5 | 10.8 | 24.5 | 32 | 48.6 | 53.3 | ACR – N ( db ) |
| 16.8 | 18.8 | 24.8 | 28.9 | 40.7 | 44.8 | ACR – F ( db ) |
| 17.3 | 18 | 20.1 | 21.5 | 25 | 25 | RL ( db ) |
| 100 ± 15 | Characteristic Impedanc ( Ω ) | |||||
| 9.38 | Max / Conductor Resistance ( Ω / 100 m ) |
| 56 | Max / Mutual Capacitance nf / km ( @ 1 KHz) |
| 69 | Nominal Velocity of propagation ( % ) |
| 498 | Max / Propagation Delay sKew ( ns ) |
| 45 | Max / Delay sKew ( ns) |
